氮?dú)鈶?yīng)用領域及用途

Application Fields and Purpose of Nitrogen

電子工業：半導體及電子元件生產的氮?dú)獗Ｗo(hù)

執處理：光亮退火、保護加熱、治金及磁性材料燒結等

食品工業：配置除菌過濾器，可用于充氮包裝、糧食儲藏、蔬果保鮮、酒類封裝和保護

燒炭行業：井下防爆和煤油防火滅火

化學工業：氮?dú)飧采w、置換、清洗、壓力輸送、化學反應攪動、化纖生產保護等

石油天然氣工業：石油煉制、容器及管路充氮吹掃和檢漏、注氮采油

醫藥工業：中西藥充氮貯藏、充氮藥料撥動傳送等

電纜行業：交聯電纜生產和保護氣

其他：治金工業、橡膠工業、航天工業等……

工作原理 Operating Principles

在空氣壓力升高時，碳分子篩將大量吸附氧氣、二氧化碳和水分。當壓力降到常壓時，碳分子篩對氧氣、二氧化碳和水分的吸附量非常小。

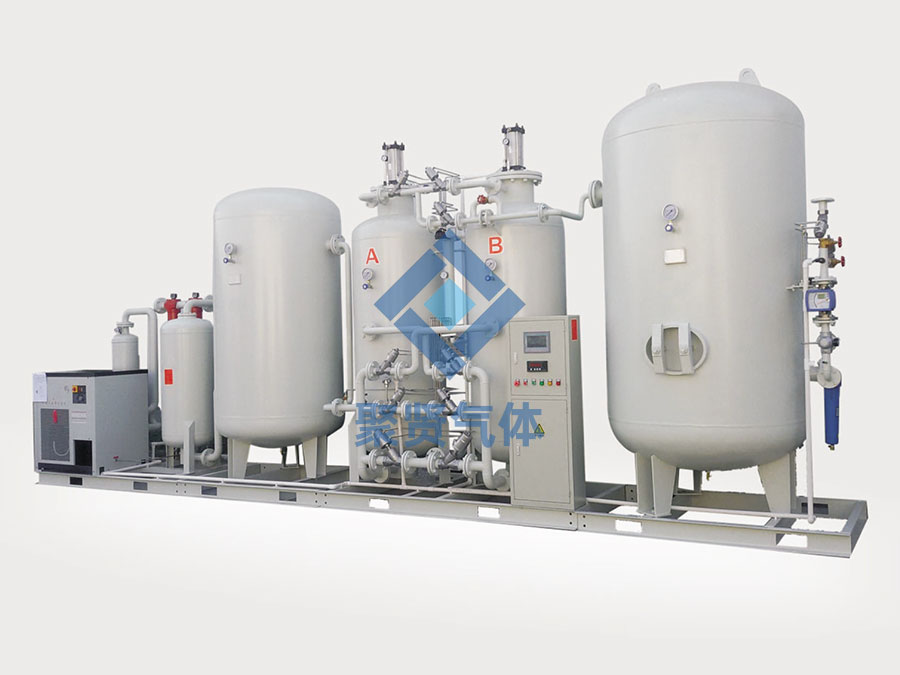

變壓吸附設備主要由A、B二只裝有碳分子篩的吸附塔和控制系統組成。當壓縮空氣（壓力一 般為0.8MPa）從下至上通過A塔時，氧氣、二氧化碳和水份被碳分子所吸附，而氮?dú)鈩t被通過并從塔頂流出。當A塔內分子篩吸附飽和時便切換到B塔進行上述吸附過程并同時對A塔分子篩進行再生。所謂再生，即將吸附塔內氣體排空至大氣從而使壓力迅速至常壓，使分子篩吸附的氧氣、二氧化碳和水份從分子篩內釋放出來的過程。PSA制氮裝置技術是一項在常溫下從空氣中直接制取氮?dú)獾母咝鹿?jié)能分離技術，已經過了幾十年的應用。

該系列裝置具有設備緊湊，占地面積小，全自動操作，運行**，啟停車快，運行成本低，常溫生產和維護量小等優點。氮?dú)饧兌群偷獨猱a(chǎn)量可適當調節，無環境污染，是一種高效的現場制氮裝置。

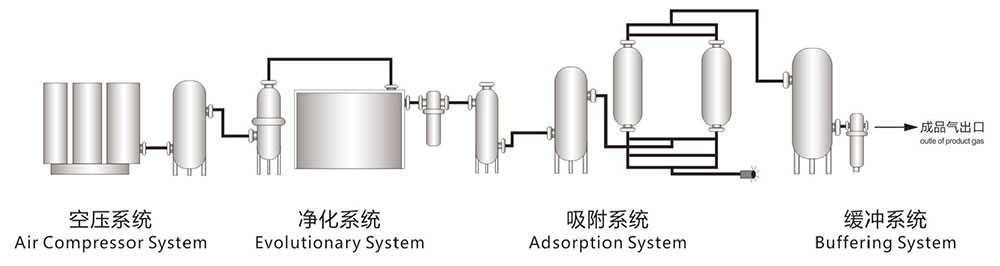

系統工藝流程圖 System Process Flow Diagram

產品特點 Product characteristics

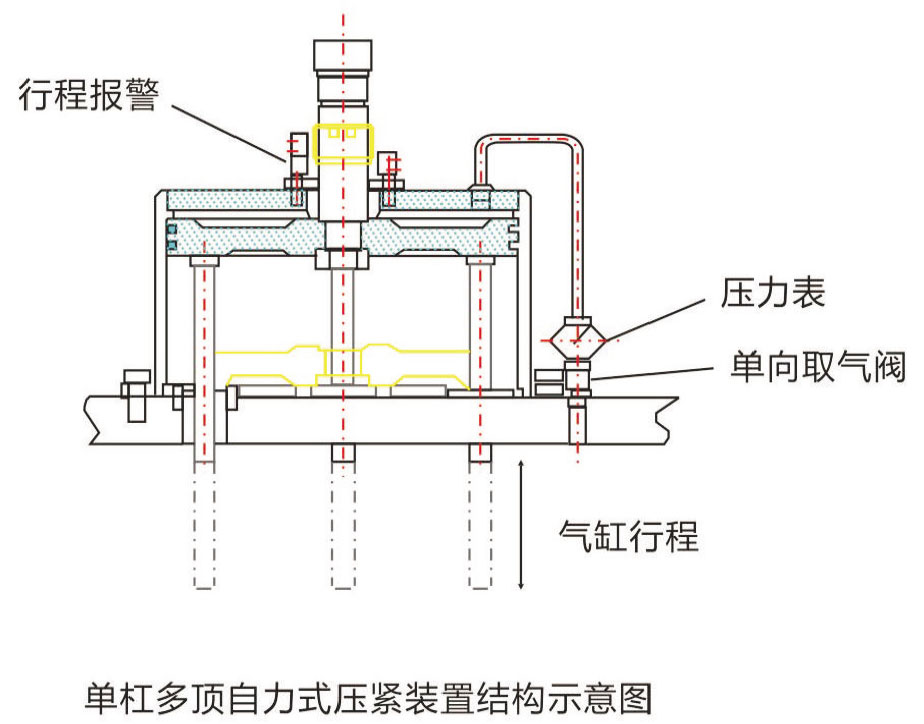

優質氣缸壓緊裝置,吸附劑“**保護者”

我司經過多年研究開發,選用具有自我診斷功能的自力式氣缸壓緊裝置,它們都具如下特點:

自我壓緊:當分子篩有下降狀態時,分子篩壓緊裝置將進行自上而下的對分子篩壓緊密實,并設止回裝置,無論設備停機或者重啟時,壓緊裝置始終壓緊。

吸附排氣:壓緊裝置具有吸附劑排氣功能,通過設置容器頂部的壓緊裝置內置通孔,分子篩利用率將*高。

自我報警診斷:氣缸的行程是可以在外部測量或感應的,可以預先設置報警點。

單杠與多頂結合:小容積單氣缸使用壓緊氣源,力道更足;多頂設計,壓緊更穩定。

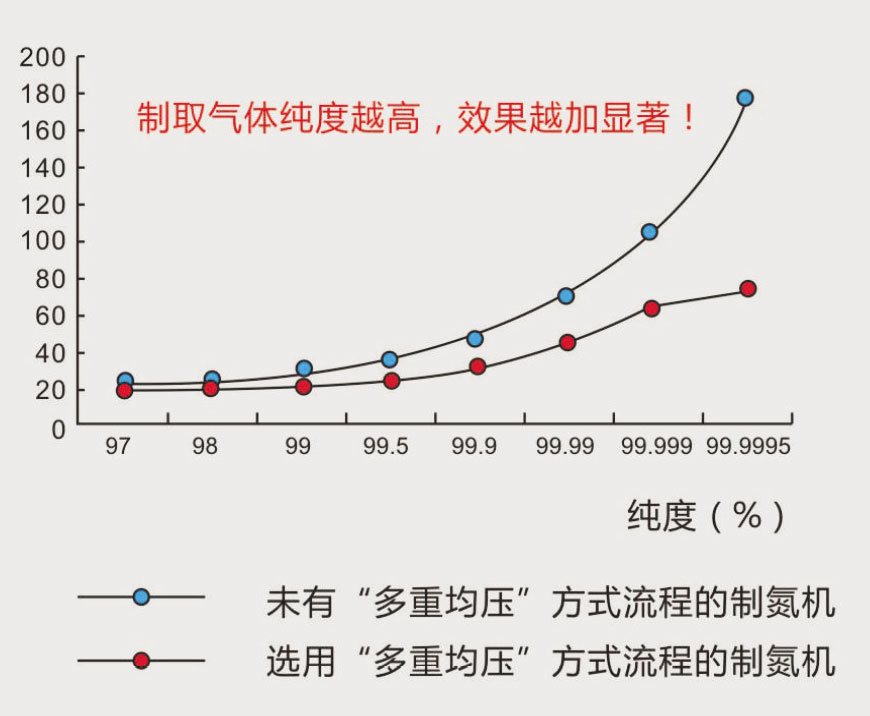

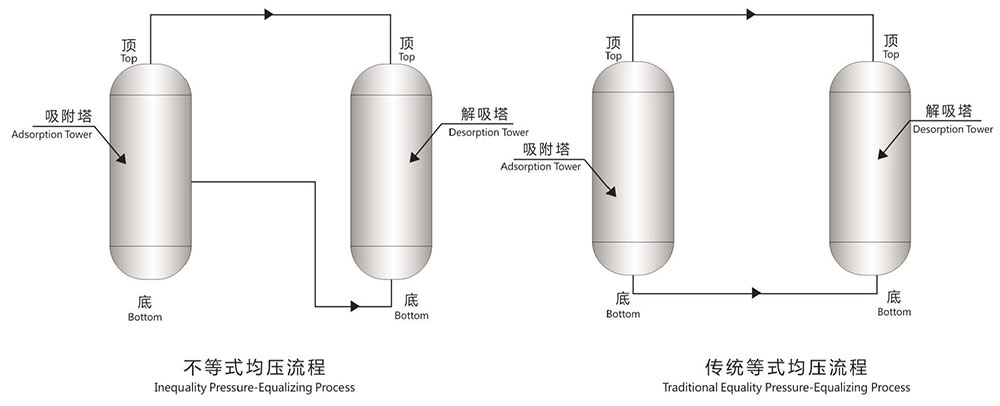

“多重均壓”方式,制取高純度氮?dú)?大幅降低能耗

PSA制氮制氧設備工藝中,氣體均壓是一個重要的節能過程,吸附塔在一個吸附周期結束準備放空,另一只塔再生完成準備工作前,需要進行兩塔均壓。所以,把握好均壓方式,就能有效的控制氣體損耗。

我公司所設計的PSA制氮制氧設備,均壓流程大體分三個部分

1、在常規的上部均壓閥上均壓

2、中部均壓取氣器及均壓閥與下部均壓閥的中下均壓;

3、工藝氮?dú)饩彌_罐對吸附塔的二次均壓。

多重的有機組合,使均壓效果得到進一步提升。我公司先進的均壓流程能使再生完成的吸附塔在*短時間內達到吸附壓力,并使吸附塔內的氧分壓達到*低,以極大的提高分子篩的使用效率和降低有效原料氣的損耗。

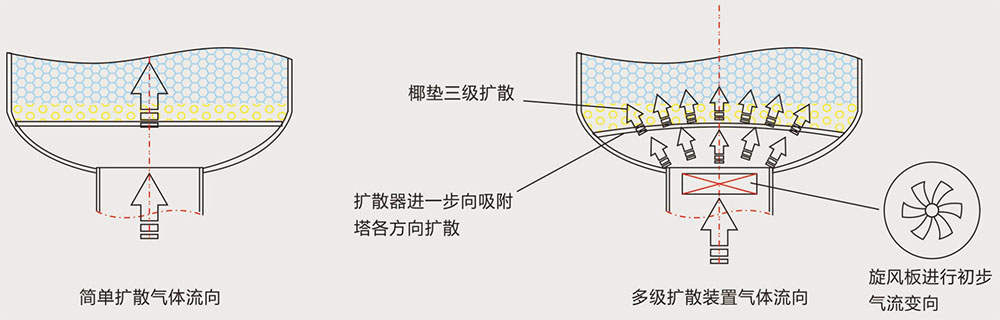

氣流擴散均布裝置,使吸附劑更有利充分吸附解析

在壓縮空氣流通時,壓縮空氣會延著*近*短的路徑流通。這樣,使用普通的平板干燥劑床不能有效合理的分配流量,塔體中心的流量遠大于塔體邊緣的流量。當這樣的情況發生時,中心部分的吸附劑吸附飽和程度也就遠大于邊緣的吸附劑;同時中心空氣的流速也遠高于設計流速,使得中心的吸附劑易沸騰而造成氧化或破碎。

我司經多年硏究,設置了一氣流擴散均布裝置,該機構總共分三級對進氣氣流進行變向擴散;首先通過旋風板對氣流進行初步氣流變向,在吸附塔進口處使氣流方向由直通向上改為螺旋向上,既能使氣流向吸附塔四周擴散,還能延長氣流在吸附塔內的通過時間即吸附時間;然后通過擴散器的擴散使其進一步細化均勻的向吸附塔各方向擴散;*后通過氧化鋁均勻的間隙進行三級擴散,使其達到理想的擴散效果后穿過分離塔床層,因此能使分子篩的利用率得到*大程度的提高。大大的提高了設備的產氣效率和性能。

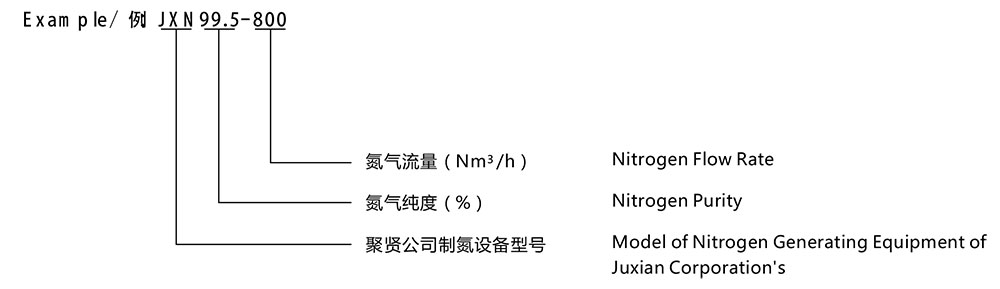

制氮設備型號標識 Model and Label of Nitrogen Generating Equipment

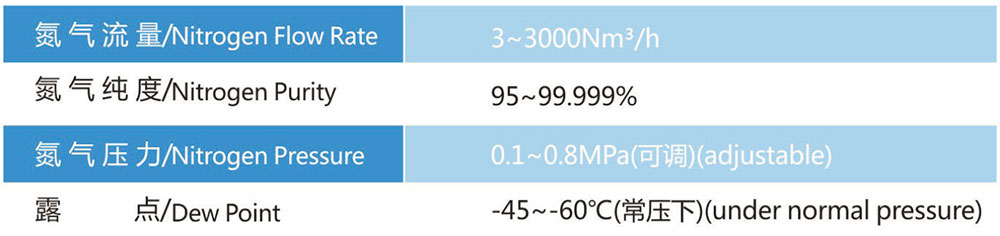

主要技術指標 Main Technical Parameters

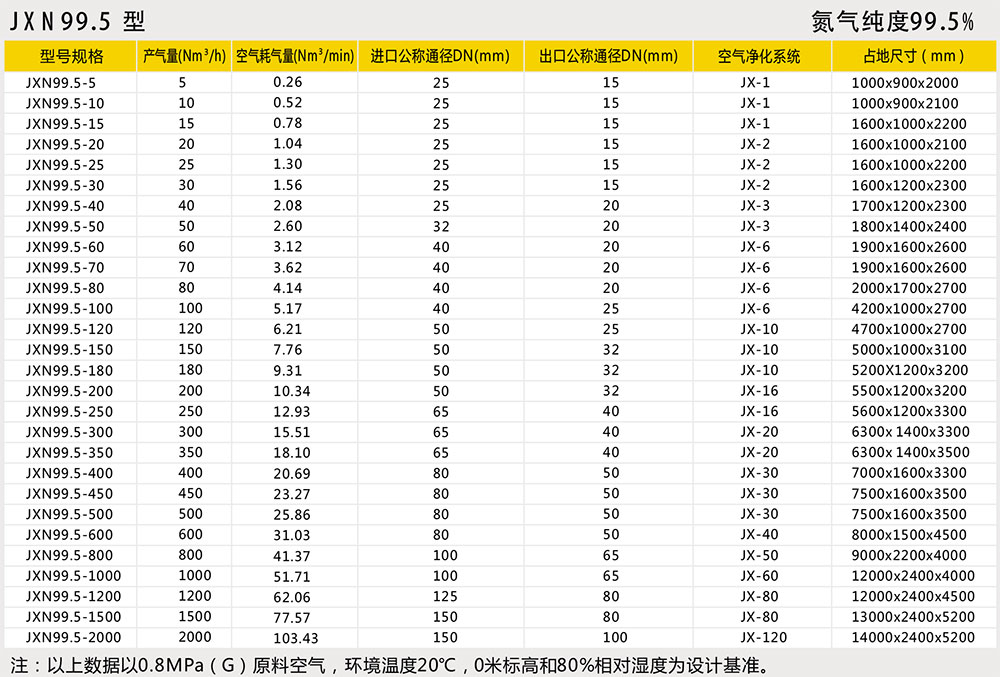

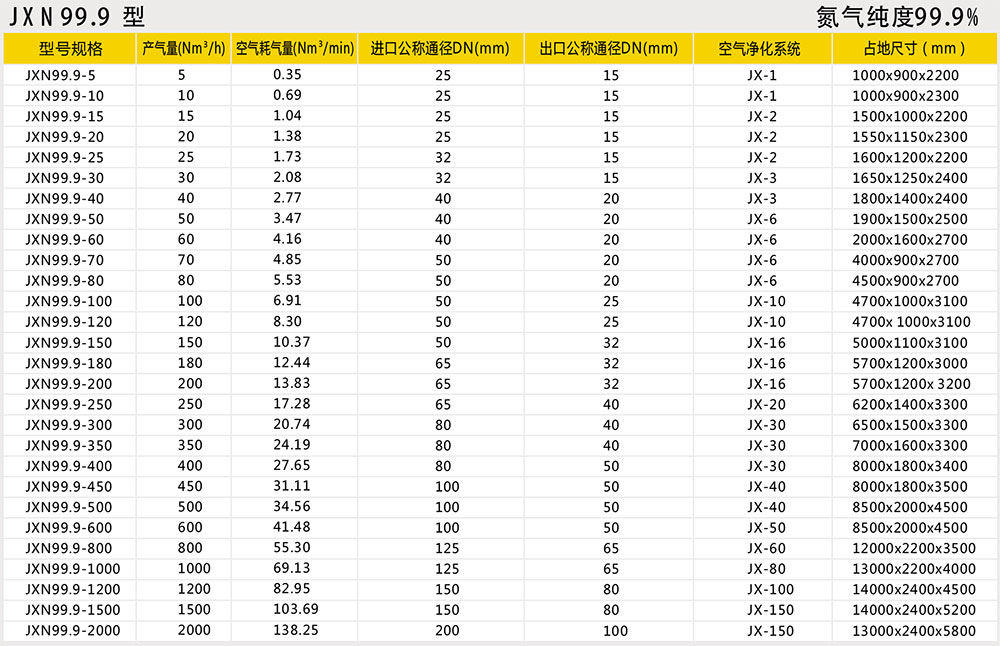

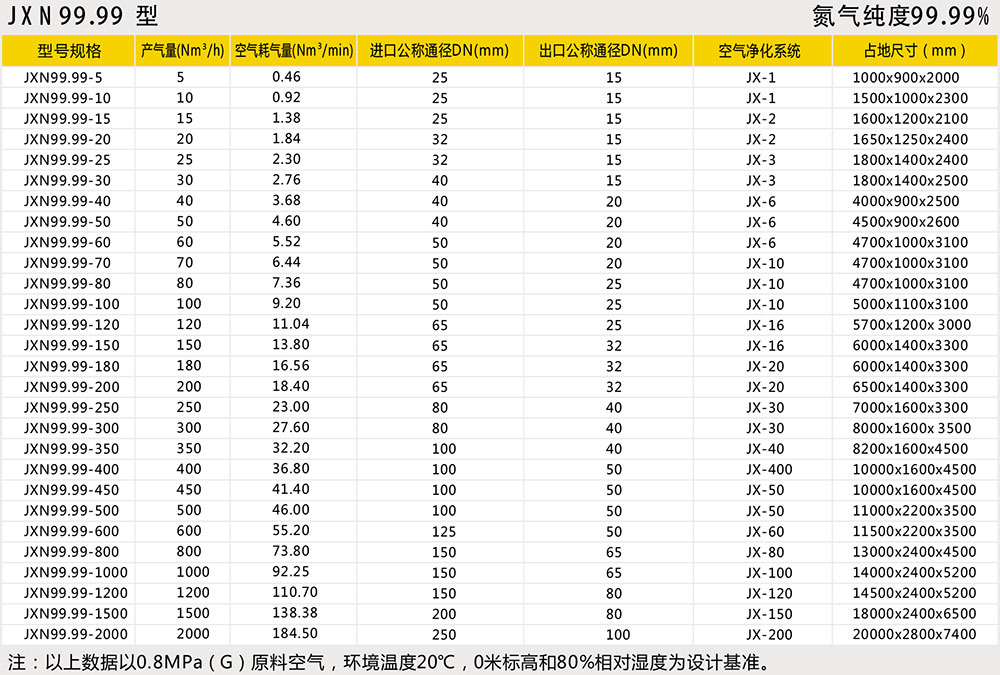

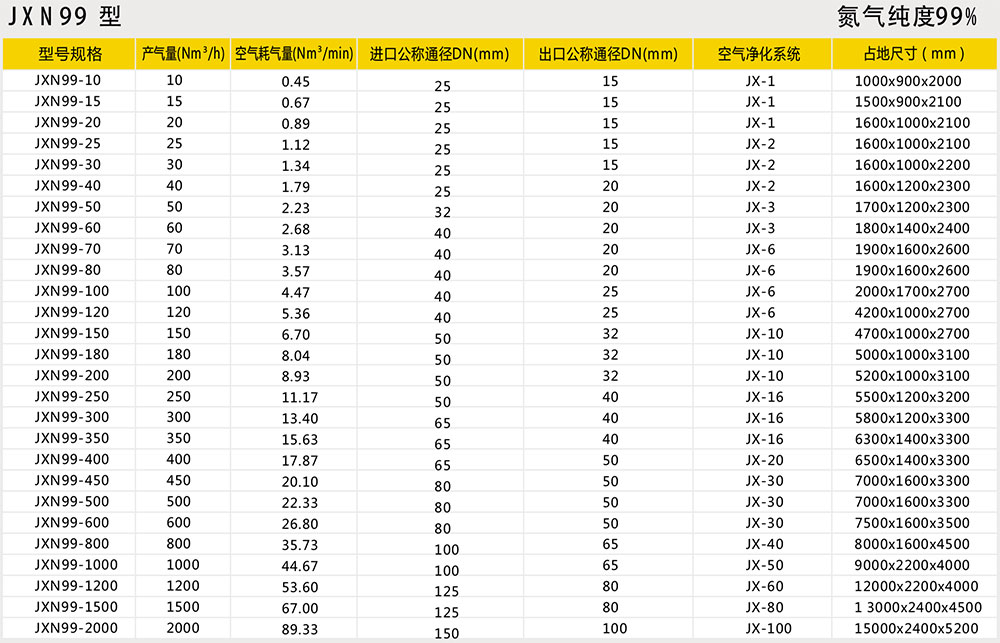

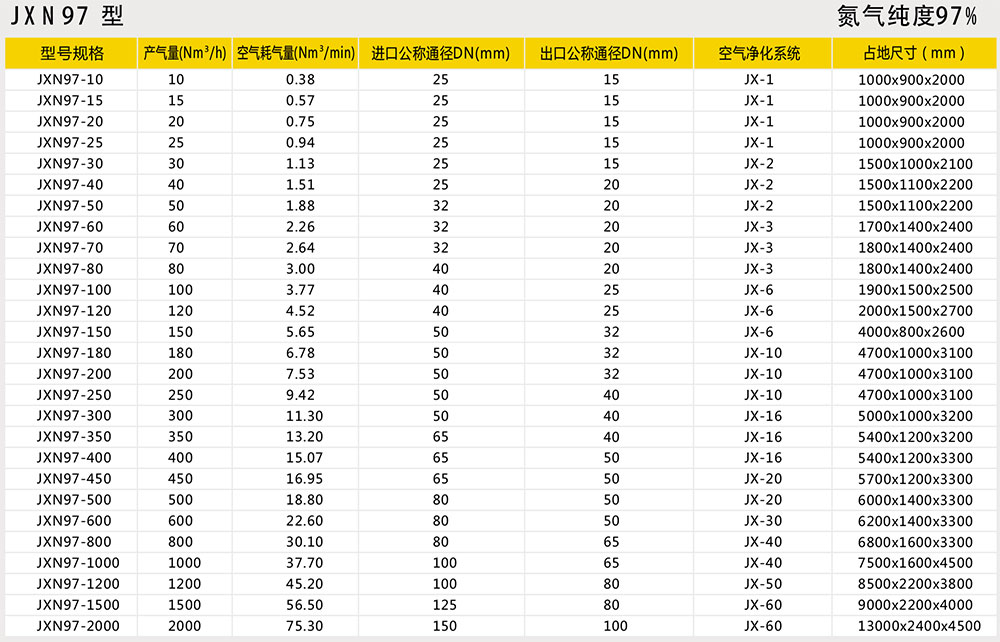

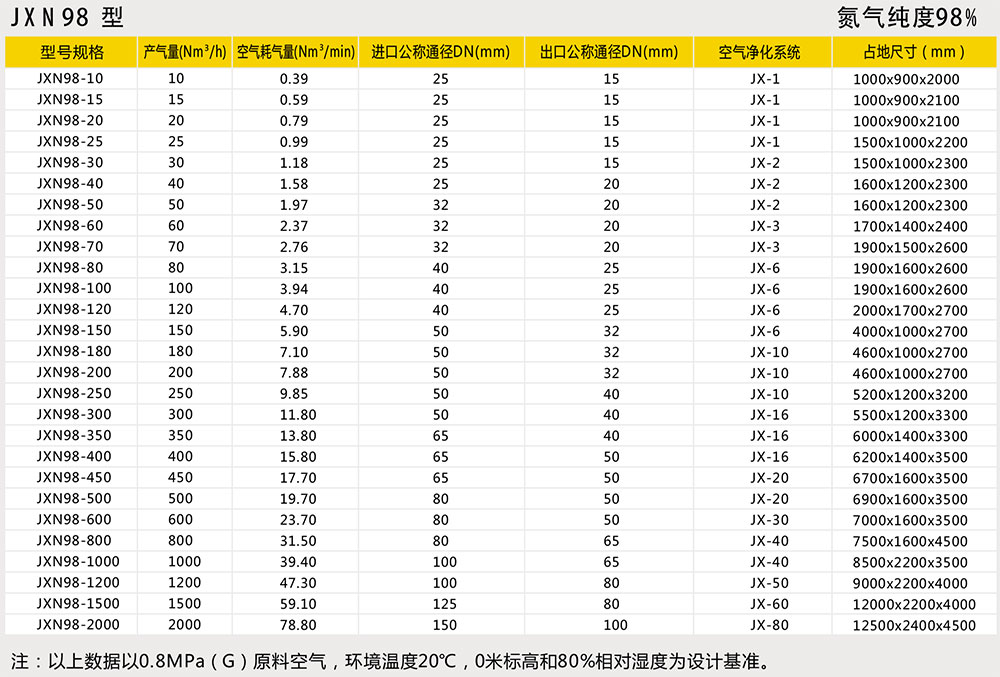

主要技術參數表 Main Technical Parameter
